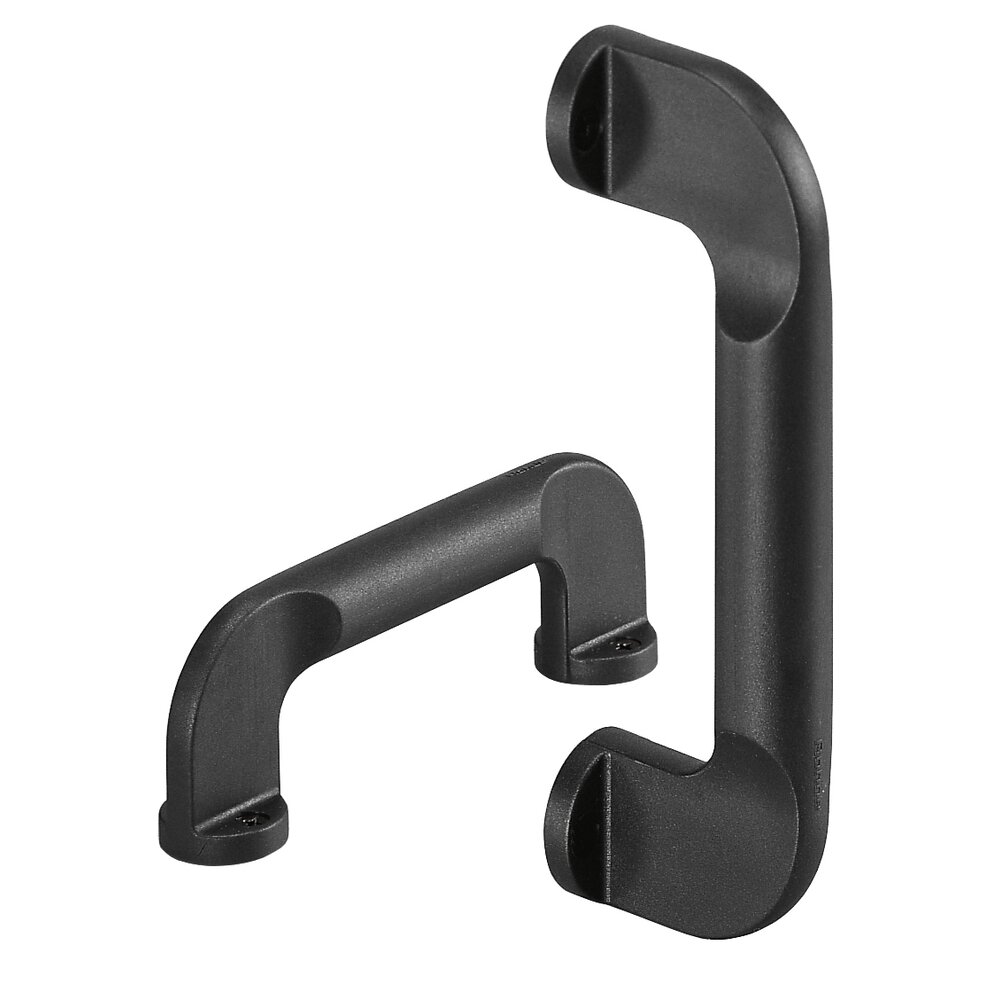

Rukojeti K4

podrobnosti o produktu

Vysoce zatížitelná rukojeť vhodná též pro montáž na tenký plech.

Materiál:
Termoplast PA6, zesílený skleněnými kuličkami. Matně černá barva s atraktivní jemnou strukturou.

Rozsah dodávky:
Včetně černých pozinkovaných zápustných šroubů s křížovou drážkou DIN 965 a pozinkovaných matic DIN 934 s podložkami DIN 125.

Alternativa: Samořezné šrouby z ušlechtilé oceli DIN 7982. Lze dodat i bez šroubů.

Nosnost:
min. 1000 N.

Dozvědět se víc ukázat méně

Version K4-20

měrná jednotka
		Rozsah dodávky
A₁	A₂	se samoreznými šrouby ø3,9x16 Obj. č.	se zápustnými šrouby M4x16 Obj. č.	bez šroubů Obj. č.	øB	T	S	L	H	øD	øP

A₁	A₂	se samoreznými šrouby ø3,9x16 Obj. č.	se zápustnými šrouby M4x16 Obj. č.	bez šroubů Obj. č.	øB	T	S	L	H	øD	øP
A₁ 120	A₂ 18	se samoreznými šrouby ø3,9x16 Obj. č. K4-20.B120.84 3D+CAD	se zápustnými šrouby M4x16 Obj. č. K4-20.S120.84 3D+CAD	bez šroubů Obj. č. K4-20.P120.84 3D+CAD	øB 4,5	T 6	S 8	L 148	H 50	øD 20	øP 28

Version K4-25

měrná jednotka
		Rozsah dodávky
A₁	A₂	se samoreznými šrouby ø4,8x16 Obj. č.	se zápustnými šrouby M5x20 Obj. č.	bez šroubů Obj. č.	øB	T	S	L	H	øD	øP

A₁	A₂	se samoreznými šrouby ø4,8x16 Obj. č.	se zápustnými šrouby M5x20 Obj. č.	bez šroubů Obj. č.	øB	T	S	L	H	øD	øP
A₁ 150	A₂ 22	se samoreznými šrouby ø4,8x16 Obj. č. K4-25.B150.84 3D+CAD	se zápustnými šrouby M5x20 Obj. č. K4-25.S150.84 3D+CAD	bez šroubů Obj. č. K4-25.P150.84 3D+CAD	øB 5,5	T 7	S 10	L 184	H 62,5	øD 25	øP 34
