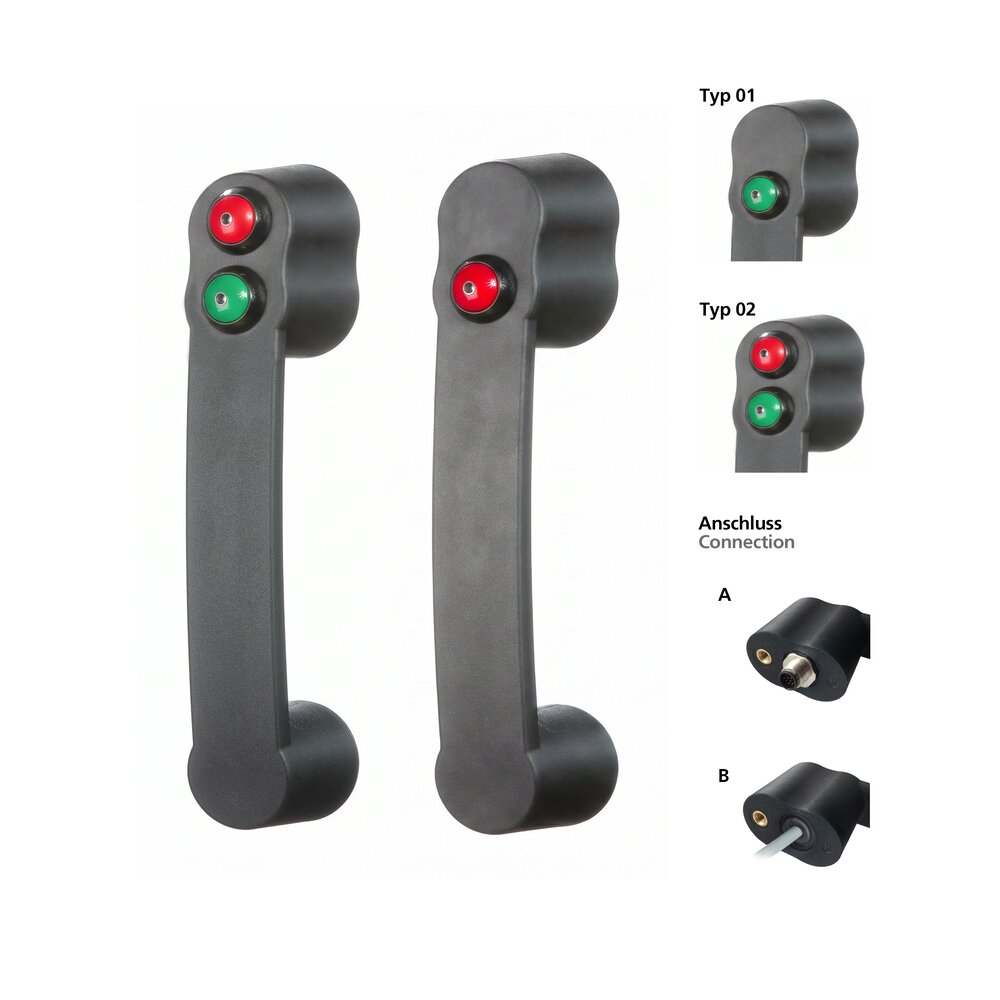

Funktionsgriffe FG25
Handlicher Funktionsgriff.
Werkstoff und Oberfläche:
Polyamid PA6, schwarz mit Feinstruktur.

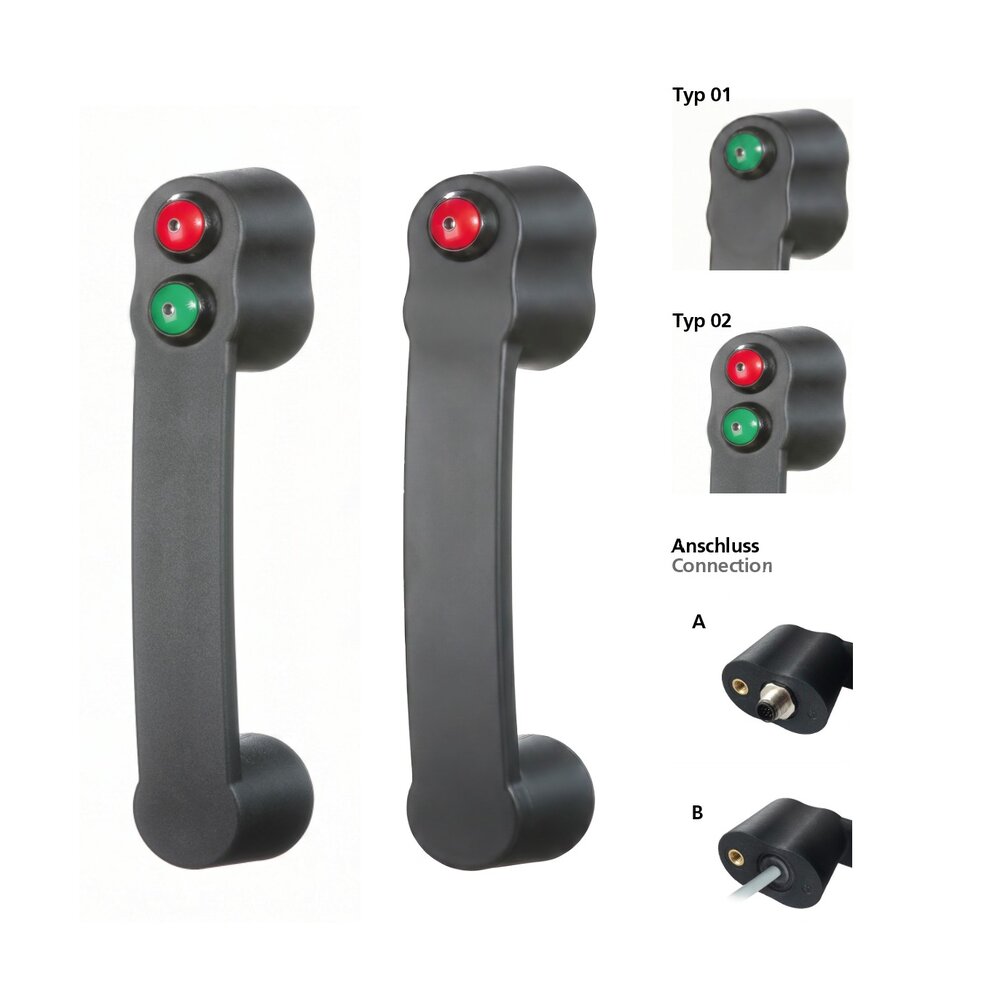

Funktionselemente:

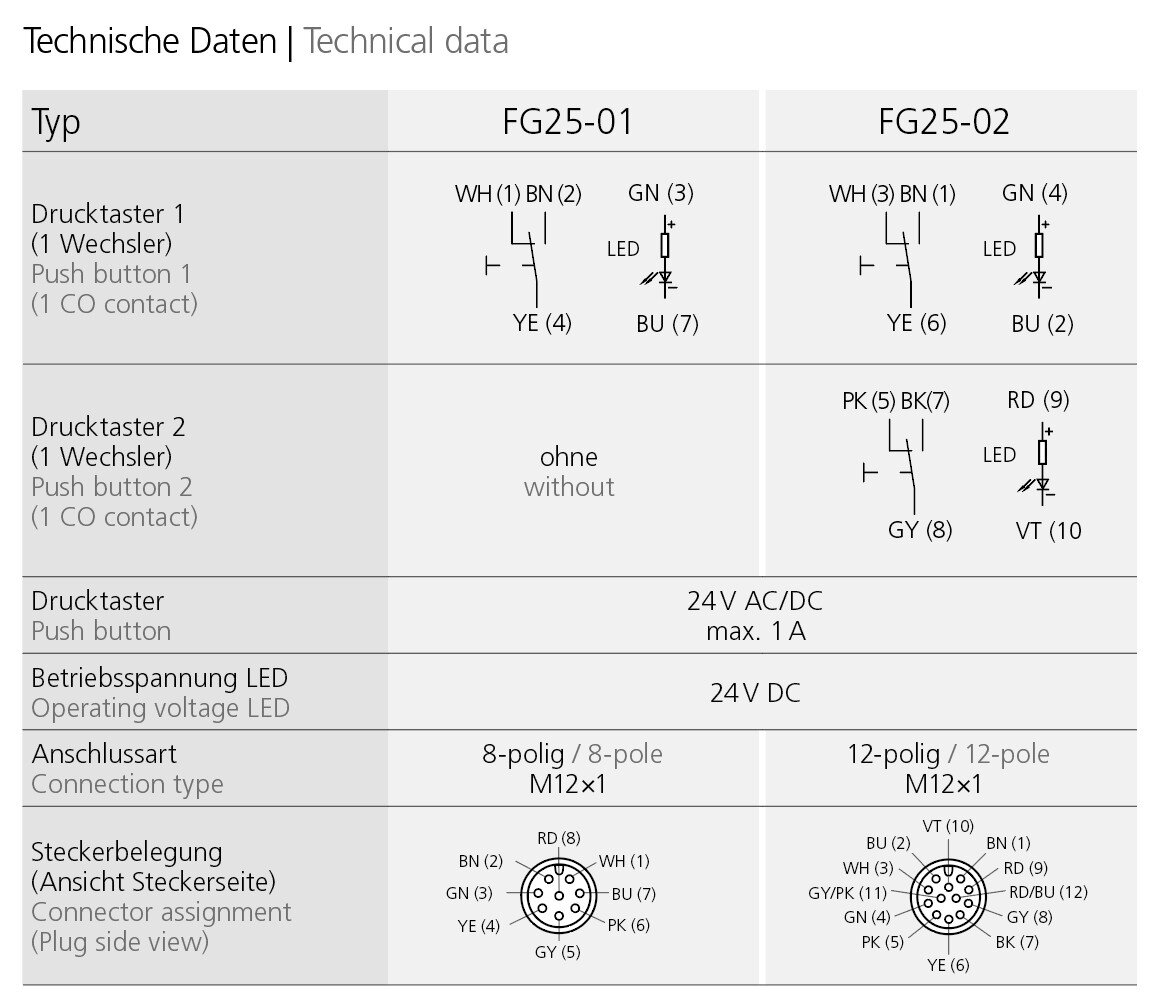

Typ 01: Roter oder grüner Drucktaster mit LED.

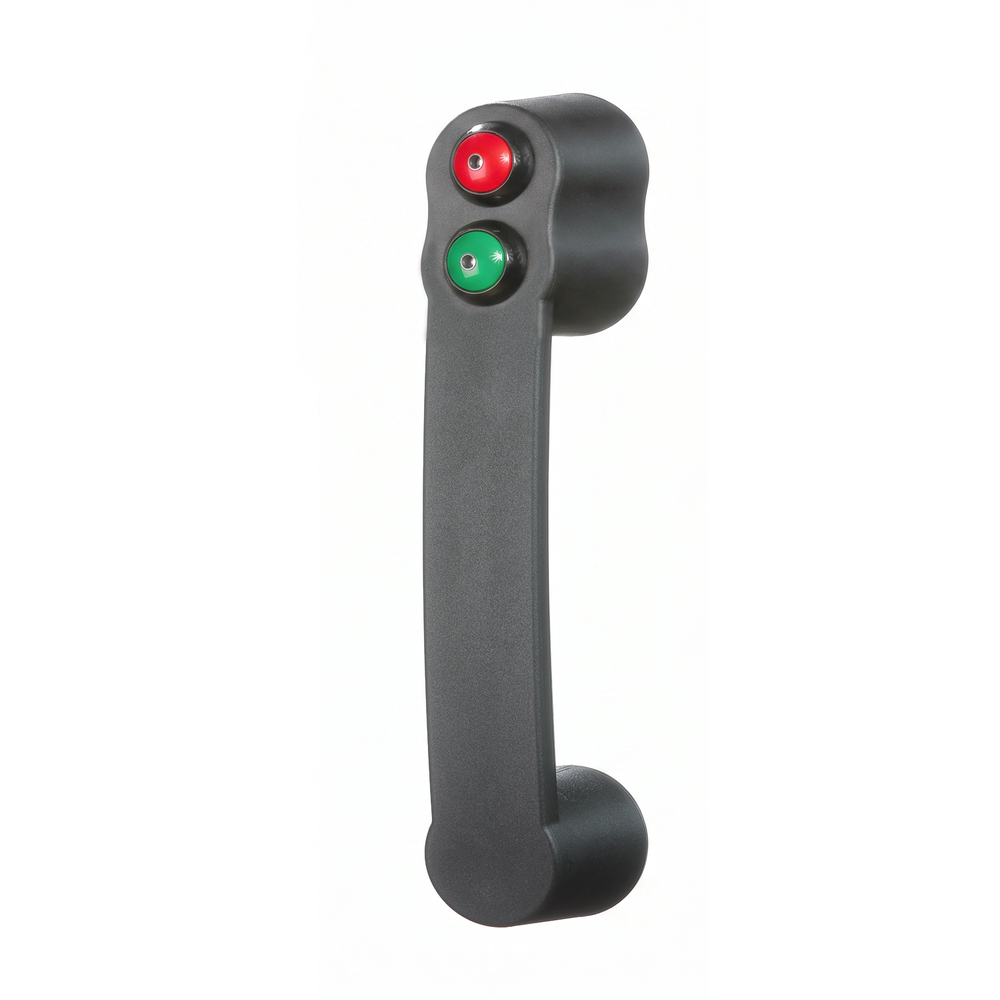

Typ 02: Zwei Drucktaster mit LED.

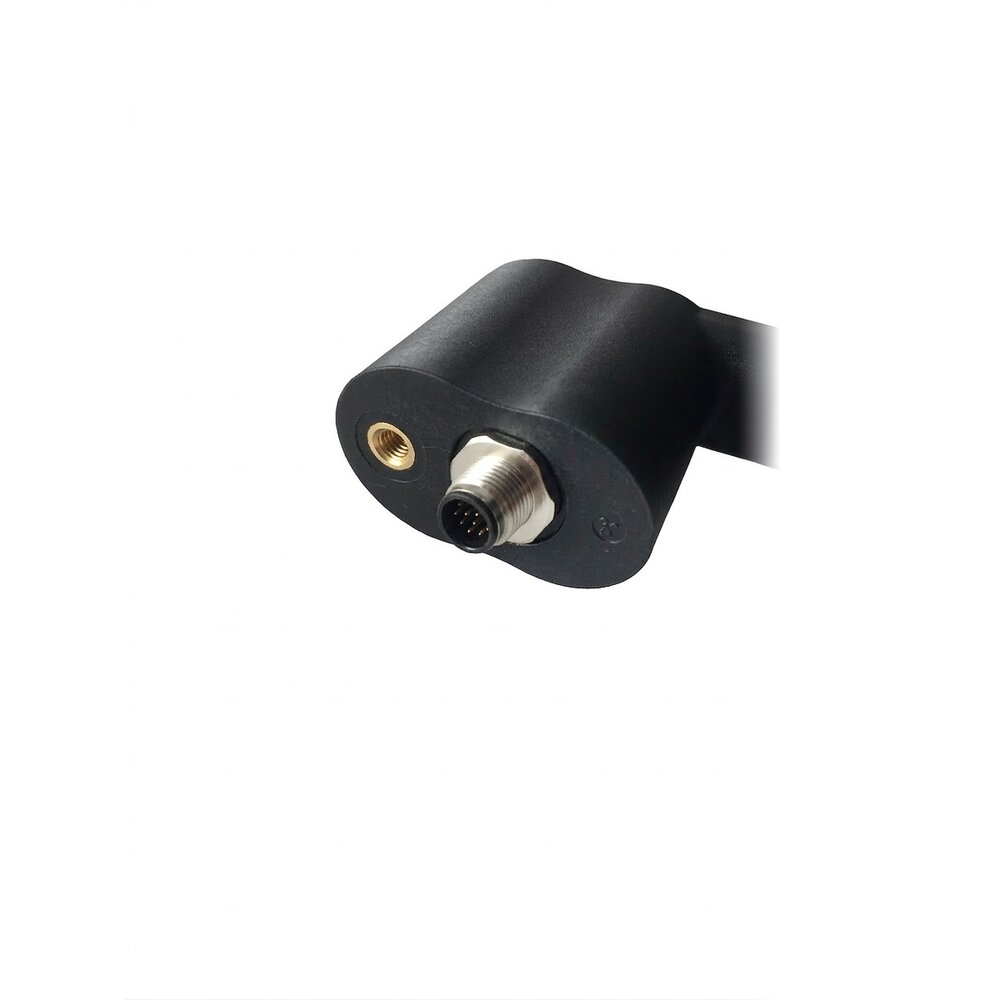

Anschluß A:
8-poliger oder 12-poliger Stecker in Anschraubfläche des Griffschenkels.Kupplung mit 10 m fertig konfektionierter Leitung als Zubehör lieferbar.

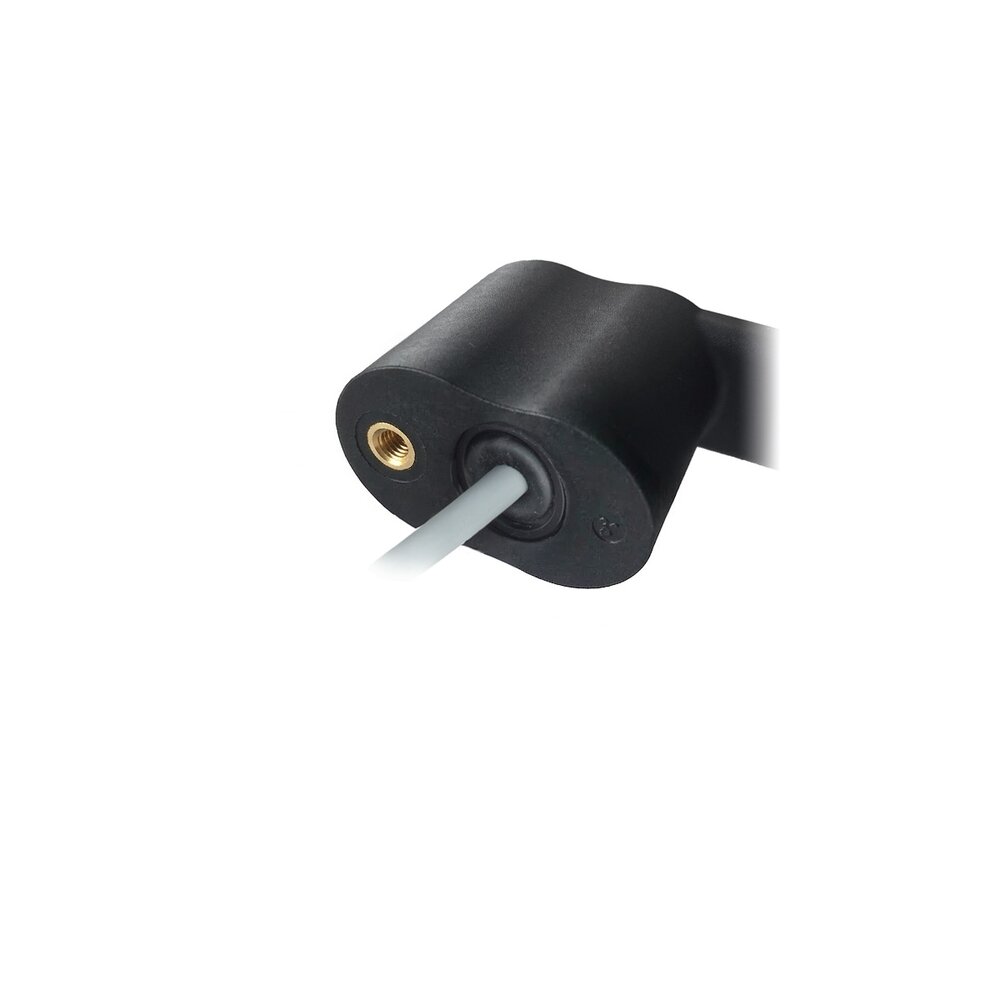

Anschluß B:
Anschlussleitung 5 m aus Anschraubfläche des Griffschenkels herausgeführt.
Schutzart:
IP 54 (für Ausführung A bei aufgeschraubter Kupplung).
mehr anzeigen weniger anzeigen- Tasterbelegung nach Kundenwunsch
- Taster / LED Farben nach Kundenvorgabe
- weitere Anschlussmöglichkeiten
|
Maßeinheit
|
||||
|---|---|---|---|---|
| Anschluss | ||||
| Type | Ausführung | A |
A / Stecker
Bestell-Nr. |
B / Kabel
Bestell-Nr. |
| Type | Ausführung | A |
A / Stecker
Bestell-Nr. |
B / Kabel
Bestell-Nr. |
|---|---|---|---|---|
| Type Typ 1 / flacher Taster | Ausführung Taster grün | A 150 |
A / Stecker
Bestell-Nr. FG25-01SG.150.84 3D+CAD |
B / Kabel
Bestell-Nr. FG25-01KG.150.84 3D+CAD |
| Type Typ 1 / flacher Taster | Ausführung Taster rot | A 150 |
A / Stecker
Bestell-Nr. FG25-01SR.150.84 3D+CAD |
B / Kabel
Bestell-Nr. FG25-01KR.150.84 3D+CAD |
| Type Typ 2 / erhabener Taster | Ausführung Taster grün / rot | A 150 |
A / Stecker
Bestell-Nr. FG25-02S.150.84 3D+CAD |
B / Kabel
Bestell-Nr. FG25-02K.150.84 3D+CAD |
| Griff-Zubehör | |||
|---|---|---|---|
| Länge | Kupplung Ausführung |
8-polig (M12 x 1)
Bestell-Nr. |
|
| Länge | Kupplung Ausführung |
8-polig (M12 x 1)
Bestell-Nr. |
|
|---|---|---|---|
|
Länge 10 m | Kupplung Ausführung gerade / axial |
8-polig (M12 x 1)
Bestell-Nr. FZ-KS.G08.10 |
