Puxadores VR

detalhes do produto

A disposição variável das asas do puxador permite a adaptação individual dos espaçamentos existentes para os parafusos. Caso necessário, especialmente com grandes espaçamentos para parafusos, podem ser posicionadas outras asas de puxador para a sustentação do tubo.

Material e superfície:

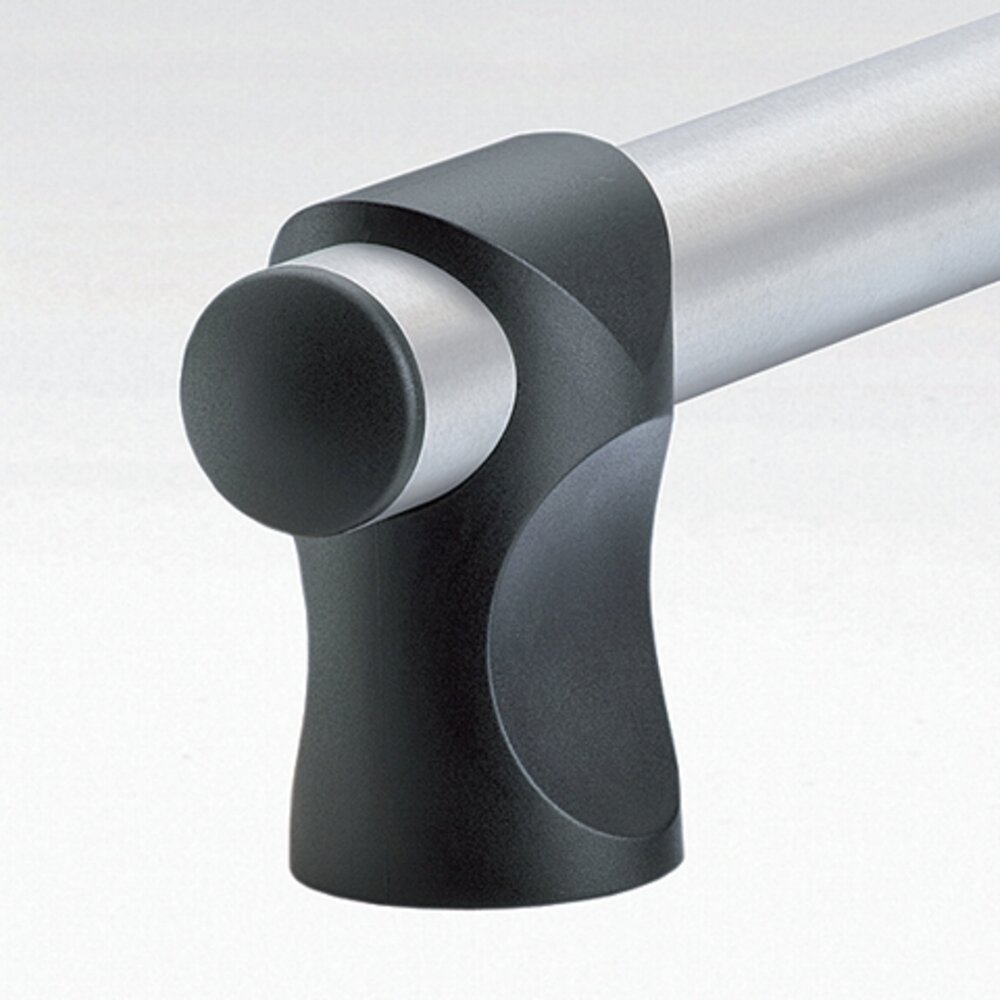

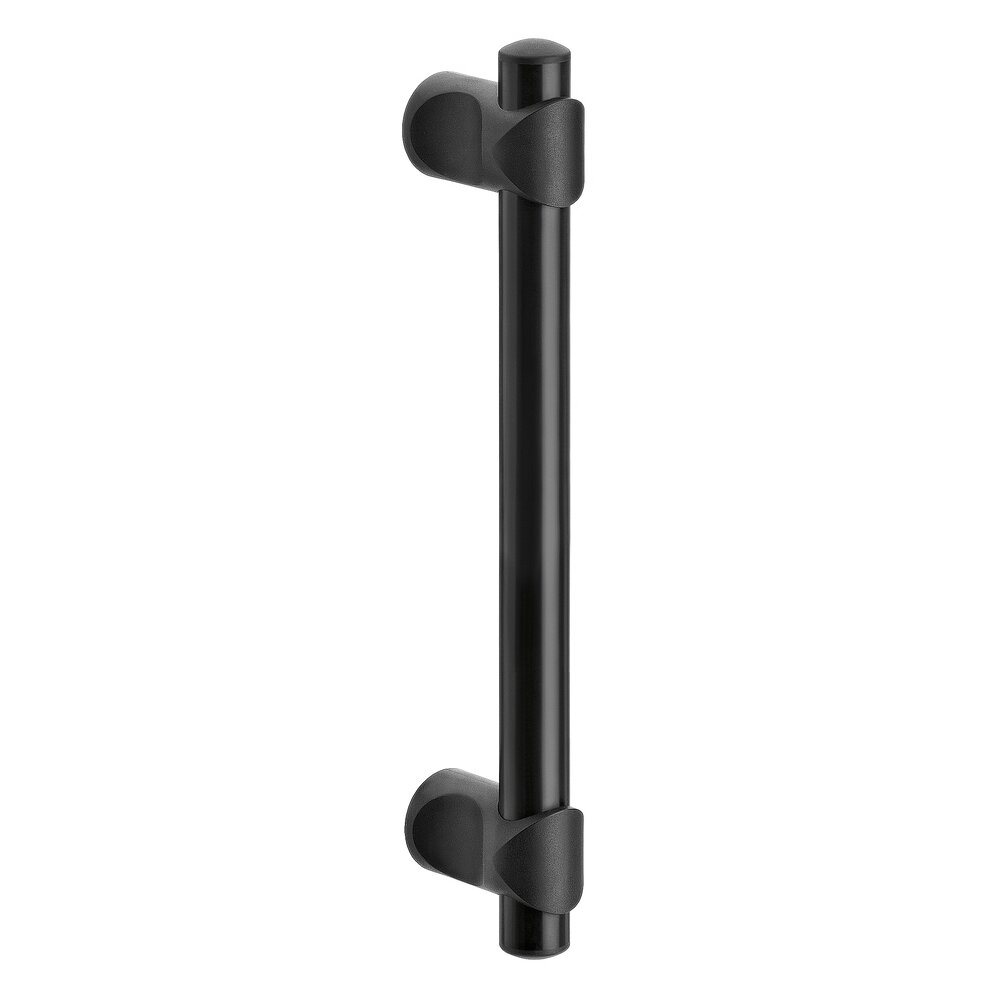

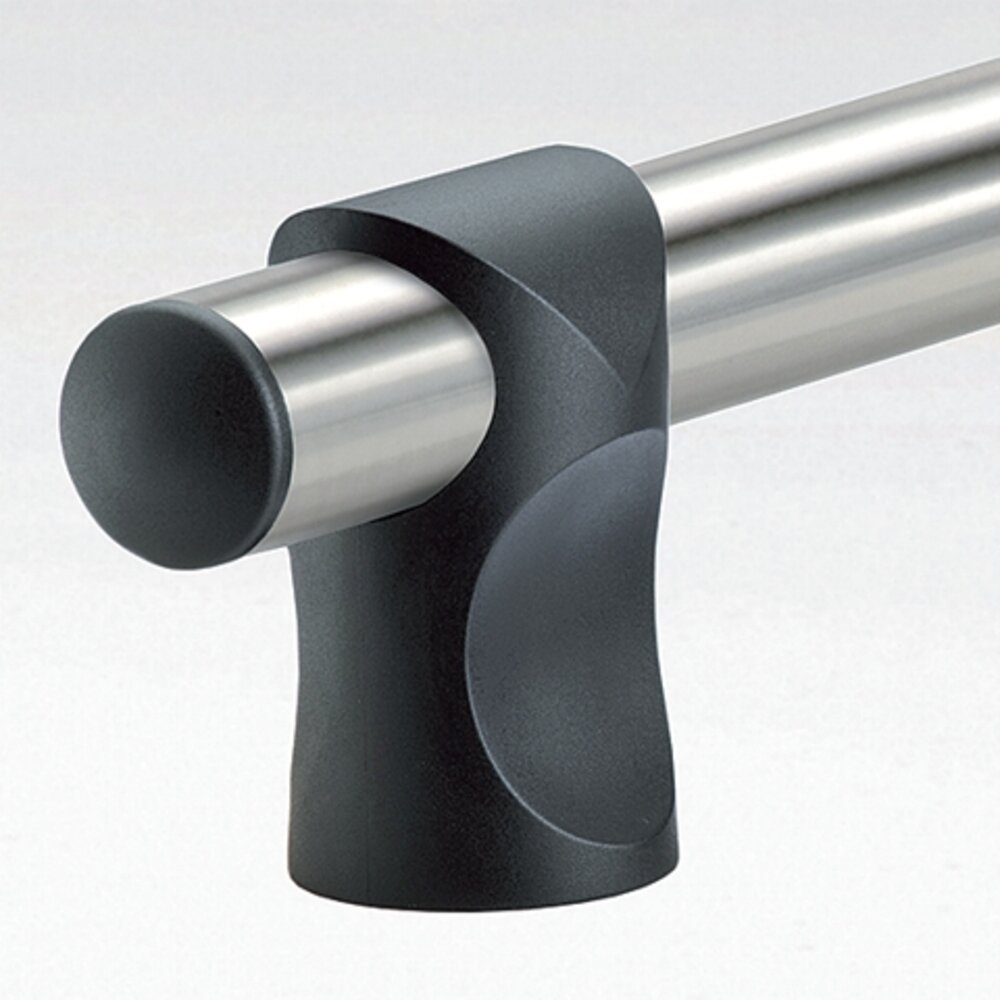

Pega do puxador de tubo circular em alumínio AlMgSi 0,5, cores naturais ou anodizado preto, em alternativa tubo circular em aço inoxidável 1.4301 com polimento fino. Asas e tampas do puxador em poliamida PA6, pretas com estrutura fina e inserção roscada extraível em aço inoxidável.

Modelos especiais:
Puxadores com outros comprimentos e outras cores por encomenda.

Capacidade de carga:
mín. 800 N.

Buscar mostrar menos

Version VR-20

unidade de medida
		Tipo
A	L	Execução Eloxal ecru Nº artigo	Alumínio anodizado preto Nº artigo	Aço inoxidável polido Nº artigo

A	L	Execução Eloxal ecru Nº artigo	Alumínio anodizado preto Nº artigo	Aço inoxidável polido Nº artigo
A 200*	L 260	Execução Eloxal ecru Nº artigo VR-20.200.S01 3D+CAD	Alumínio anodizado preto Nº artigo VR-20.200.S04 3D+CAD	Aço inoxidável polido Nº artigo VR-20.200.S37 3D+CAD
A 250*	L 310	Execução Eloxal ecru Nº artigo VR-20.250.S01 3D+CAD	Alumínio anodizado preto Nº artigo VR-20.250.S04 3D+CAD	Aço inoxidável polido Nº artigo VR-20.250.S37 3D+CAD
A 300*	L 360	Execução Eloxal ecru Nº artigo VR-20.300.S01 3D+CAD	Alumínio anodizado preto Nº artigo VR-20.300.S04 3D+CAD	Aço inoxidável polido Nº artigo VR-20.300.S37 3D+CAD

Version VR-30

unidade de medida
		Tipo
A	L	Execução Eloxal ecru Nº artigo	Alumínio anodizado preto Nº artigo	Aço inoxidável polido Nº artigo

A	L	Execução Eloxal ecru Nº artigo	Alumínio anodizado preto Nº artigo	Aço inoxidável polido Nº artigo
A 300*	L 390	Execução Eloxal ecru Nº artigo VR-30.300.S01 3D+CAD	Alumínio anodizado preto Nº artigo VR-30.300.S04 3D+CAD	Aço inoxidável polido Nº artigo VR-30.300.S37 3D+CAD
A 400*	L 490	Execução Eloxal ecru Nº artigo VR-30.400.S01 3D+CAD	Alumínio anodizado preto Nº artigo VR-30.400.S04 3D+CAD	Aço inoxidável polido Nº artigo VR-30.400.S37 3D+CAD
A 500*	L 590	Execução Eloxal ecru Nº artigo VR-30.500.S01 3D+CAD	Alumínio anodizado preto Nº artigo VR-30.500.S04 3D+CAD	Aço inoxidável polido Nº artigo VR-30.500.S37 3D+CAD

* variável através de hastes ajustáveis


Peças	Nº artigo

Peças	Nº artigo
Peças Asa de puxador, 1 peça para tubo Ø 20 x 2,0	Nº artigo VR-20.000.84 3D+CAD
Peças Asa de puxador, 1 peça para tubo Ø 30 x 1,5	Nº artigo VR-30.000.84 3D+CAD
Peças Tampa final para tubos, 1 peça para tubo Ø 20 x 2,0	Nº artigo RK-VR.020.9005 3D+CAD
Peças Tampa final para tubos, 1 peça para tubo Ø 30 x 1,5	Nº artigo RK-VR.030.9005 3D+CAD
